晶振PF是什么意思呢?
晶振PF是什么意思呢?
作者: 扬兴科技
日期:2024-10-22
浏览量:

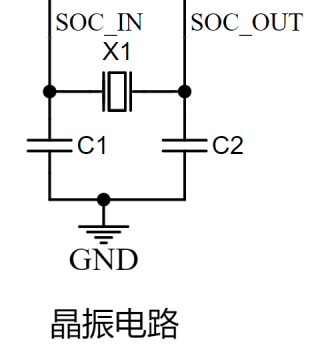

晶振30PF所指得是外挂电容30PF,一般情况下,无源晶振的负载电容最大选项为20PF。PF是电容单位,却常出现在无源晶振实际应用中。因为电容大小的选择可以直接影响到无源晶振的起振时间、输出频率精度及频率稳定性。

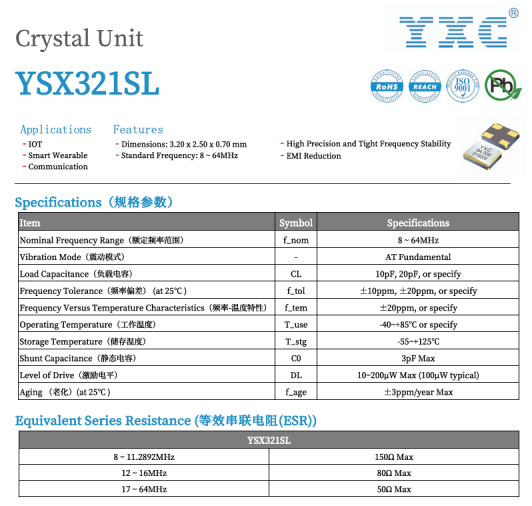

在晶振数据手册中,PF指的是无源晶振的负载电容,如20PF中的20则是它的数值。20PF为最常见的晶振负载之一。不同负载电容的无源晶振一般情况下要匹配不同值的外接电容。此处请注意,负载电容并不等值与外接电容。
在便携式电子产品的无源晶振应用方案中,一般选取负载电容较小的无源晶振,因为针对同一封装尺寸及同一频率的无源晶振而言,负载越小,能耗越低,如负载电容为7PF的无源晶振能耗要小于12.5的无源晶振。
在此需要指出的是,在方波(CMOS)输出的有源晶振应用中,也有负载(这里叫输出负载:Output Load)这个指标,一般输出负载默认为15PF。进一步说明,这说明其内部选取的石英晶体是在15PF的基础上与起振IC形成的振荡电路。这也是最常规的有源晶振输出负载模式。
