单片机晶振电路是单片机系统中非常重要的一部分，在单片机中，晶振好比单片机的心脏，如果没有心脏起跳，单片机无法工作，它直接影响着单片机的时钟信号和运行稳定性。在单片机系统中，晶振电路起着提供时钟信号的作用，而时钟信号则是单片机进行运算、控制和通讯的基础。

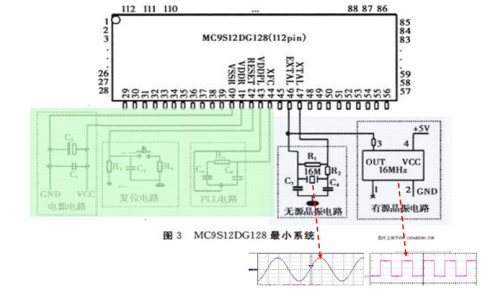

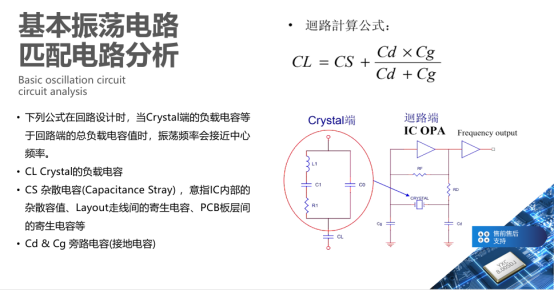

无源晶振电路的基本原理是利用晶体的压电效应来产生稳定的时钟信号。晶振电路由晶体谐振器、放大器和补偿电路组成。
有源晶振外接电路有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。有源晶振不需要MCU的内部振荡器，连接方式相对简单。
单片机是一个复杂的同步时序电路，为了保证同步方式的实现，电路应在唯一的时钟信号控制下严格地按照时序进行工作。而晶振起到的作用就是为单片机系统提供基准时钟信号，类似于部队训练时喊口令的教官，所有的士兵都在教官的口令下完成响应的动作，例如指令执行、数据传输等。
单片机内部所有的工作都是以这个时钟信号为基准来进行工作的。用于产生单片机工作所需要的时钟信号的电路就是时钟电路。使用晶振电路可以避免单片机内置RC振荡器不稳定和抗干扰性差的问题，提供更高精度、低抖动的时钟信号，从而确保系统的可靠性和稳定性。
