无源晶振主要应用在低成本通信设备、玩具及小型电子产品等；有源晶振主要应用在音频及视频设备、工业自动化及控制设备等，有源晶振和无源晶振的区别见下表：
|
序号 |
对比项 |
无源晶振 |
有源晶振 |
|
1 |
别名 |
晶体/谐振器 英文：Crystal Unit |
振荡器 英文：Oscillator |
|
2 |
结构 |
只是个“晶体” |
把“晶体+振荡电路”封装到一起 |
|
3 |

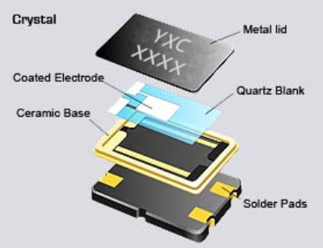

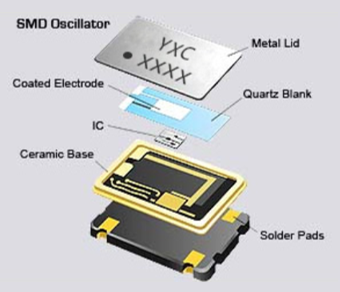

内部结构图 |
详见下图 |
详见下图 |
|
4 |
引脚数量 |
2个、4个 |
4个、6个、8个 |
|
5 |
起振方式 |
借助时钟电路产生震荡信号 |
自身即可产生震荡信号，可不依靠外部电路 |
|
6 |
最高精密度 |
±10PPM |
±0.1PPM |
|
7 |
信号质量 |
较差 |
较好 |
|
8 |
电路设计 |
简单 |
复杂 |
|
9 |
应用场景 |
对功耗和成本要求较低，且对稳定性要求不是极高的场合 |
对时钟信号精度要求高、稳定性强的场合 |
|
10 |
灵活性 |
较高（可通过调整外部电路实现频率调整） |
较低（信号电平固定，灵活性差） |
|
11 |
稳定性 |
相对较低（受环境温度、供电电压等条件影响） |
高 |
