YXC有源晶体振荡器,频点20MHZ,小体积3225封装,应用于储能NPC、新能源
作者:
扬兴科技
日期:2024-08-16
浏览量:
储能NPC通常指的是在储能系统中使用的NPC(Neutral Point Clamped)三电平逆变器。NPC三电平逆变器是一种多电平逆变器拓扑结构,广泛应用于储能系统或光储系统中,因其具有较低的开关损耗、较小的输出电流纹波、优化的功率密度和效率等优点。
晶振在储能NPC(Neutral Point Clamped,中性点钳位)系统中主要发挥着以下几个作用:
控制器和电机运行的信号:晶振发出的信号用于控制电机和其他执行器的运行,不同情况下使用不同频率的信号,这是确保储能变流器(PCS)正常工作的基础;
温度传感器:晶振还可以作为温度传感器使用,监测电源环境温度,帮助系统进行温度管理;
储能效率:石英晶振在储能电路中可以高效地存储和瞬时释放能量,具有储能作用,用作储能元件充放电时间短,能量存储效率较高;
晶振在储能NPC系统中的这些作用,确保了整个储能系统的稳定性、可靠性和高效性。
考虑储能本身的工作场景,选择具有低频率偏差(如±30ppm或更好)和良好温度稳定性的晶振,以确保在不同工作温度下系统时钟的稳定性。

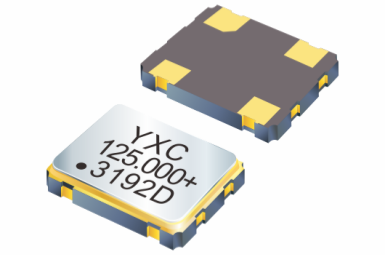

针对客户需求YXC推出的有源晶振YSO110TR系列中OT2JI-111-20M这颗料,以下为OT2JI-111-20M的典型参数在储能NPC中的应用特点:
1、-40~85℃范工温围内,总频差±30PPM,高精度、高可靠性;
2、主流3225小体积封装,通用性强,性价比高;
3、可兼容多个电压1.8-3.3V,在这个电压范围内均可正常工作;
4、有源晶振高稳定性,为时钟电路提供稳定时钟信号,适用于储能NPC、储能板等新能源领域;

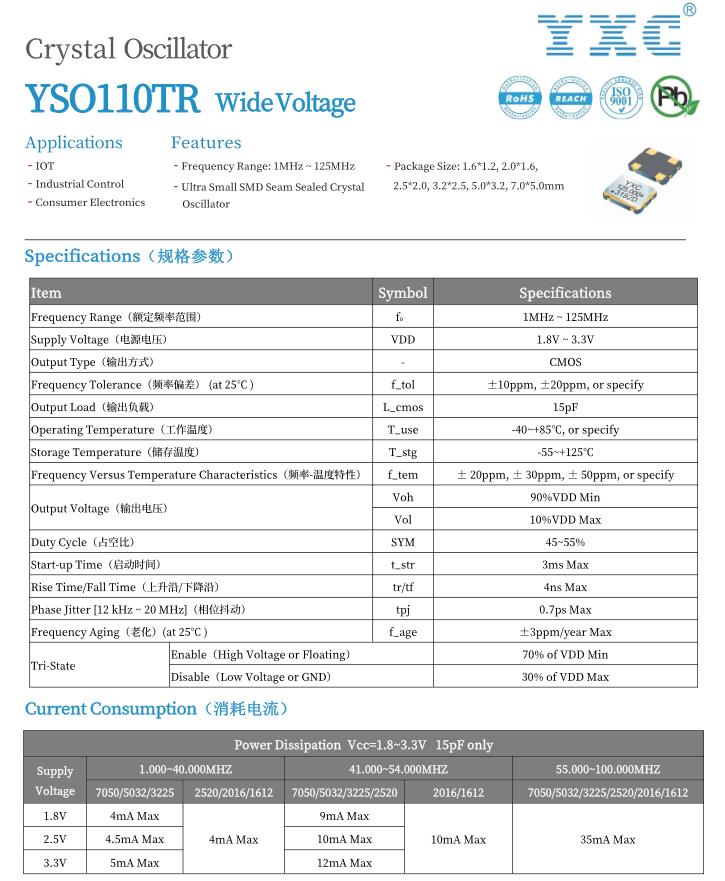

![](/uploadfiles/2024/08/20240816145722182.jpg)
