怎么区分有源晶振和无源晶振

作者： 扬兴科技 日期：2024-05-21 浏览量：

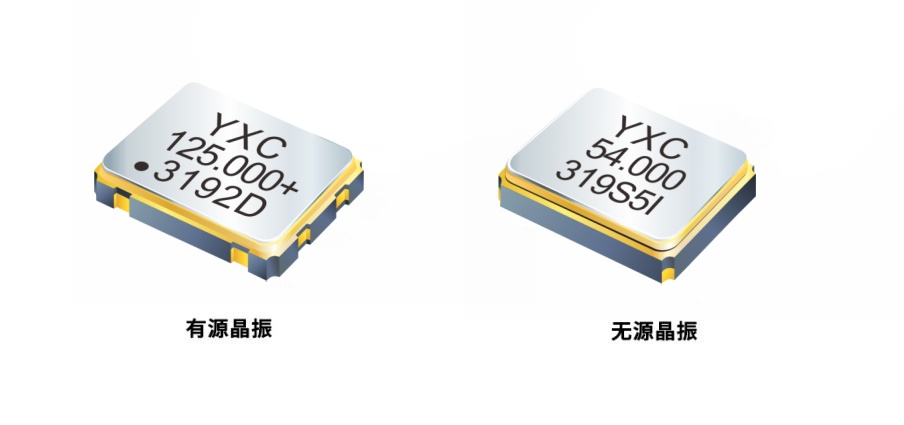

石英晶振按属性可划分为石英晶体振荡器也可称为有源晶振和石英晶体谐振器既无源晶振。那这两者有和区别呢，小扬带大家简单了解一下。

无源晶振结构相对简单，主要由按照一定形状切割后的石英晶片和两个电极板组成，其自身无法振荡，需要电容电阻等元器件起振。无源晶振通常只有两个脚是功能脚，其余引脚并无功能性。

有源晶振通常是由一个石英晶体谐振器+震荡电路+放大电路+门电路的集合体。有源晶振自身是一个完整的振荡器，有4只引脚分别为VCC(电压)、GND(地)、OUT(时钟信号输出)、NC(悬空脚)。

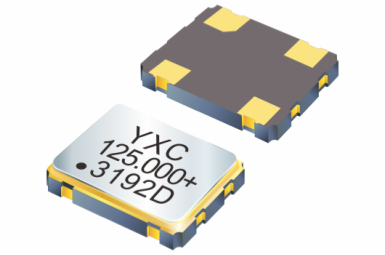

有源晶振：YSO110TR系列

二、无源晶振具备成本和功耗优势，有源晶振具备稳定性优势

2. 无源晶振外接电容并未屏蔽，较易受到环境干扰。

这两个因素综合导致无源晶振精密度和稳定性弱于有源晶振。但无源晶振低成本、低功耗、信号电平可变，应用场景也比较丰富。

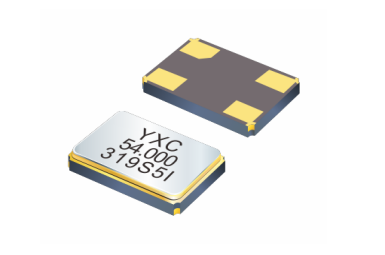

无源晶振：YSX321SL系列

有源晶振内部则使用专业振荡IC，采用水晶片上的电极喷银或者刻蚀等方式对晶体频率进行微调，封装后无需额外连接电容，避免了因负载不匹配造成的频率漂移。晶体振荡器有源晶振(如温补晶振、温控晶振)可针对晶体的频率温度特性做相应的补偿，成为弥补石英晶体温漂的重要手段。
