如何辨别有源晶振的方向
作者：
扬兴科技
日期：2024-04-24
浏览量：
晶振分为有源晶振和无源晶振两大类。
有源晶振（oscillator）别名：晶振，钟振，振荡器，石英振荡器，晶体振荡器，石英晶体振荡器，Crystal。
无源晶振（crystal）别名：晶体，石英谐振器，晶体谐振器，石英晶体谐振器，XTAL。
有源晶振的方向识别方法：举例YSO110TR系列

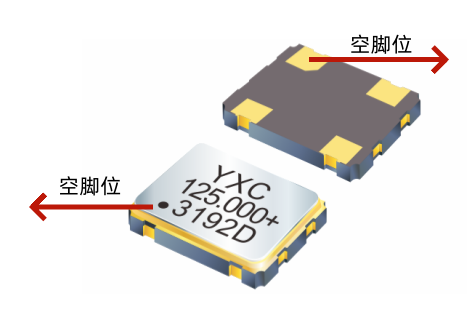

1、一般情况下，有源晶振的引脚会专门标注空脚位，即在丝印内容左下角标注一个圆点，指明这是空脚。
2、通过焊盘，同样也可以找到空脚位，代表空脚位的焊盘特征是明显“缺角”。如下图所示：
特别提醒：
1、无源晶振没有方向性，不用担忧贴片或手焊中贴反的问题。
2、有源晶振存在方向性。在焊接前，请务必先确认有源晶振焊盘空脚位（即：脚1位置），再确定电压输入脚，才能正确焊接。若贴错方向，有源晶振极易被电流击穿损坏。

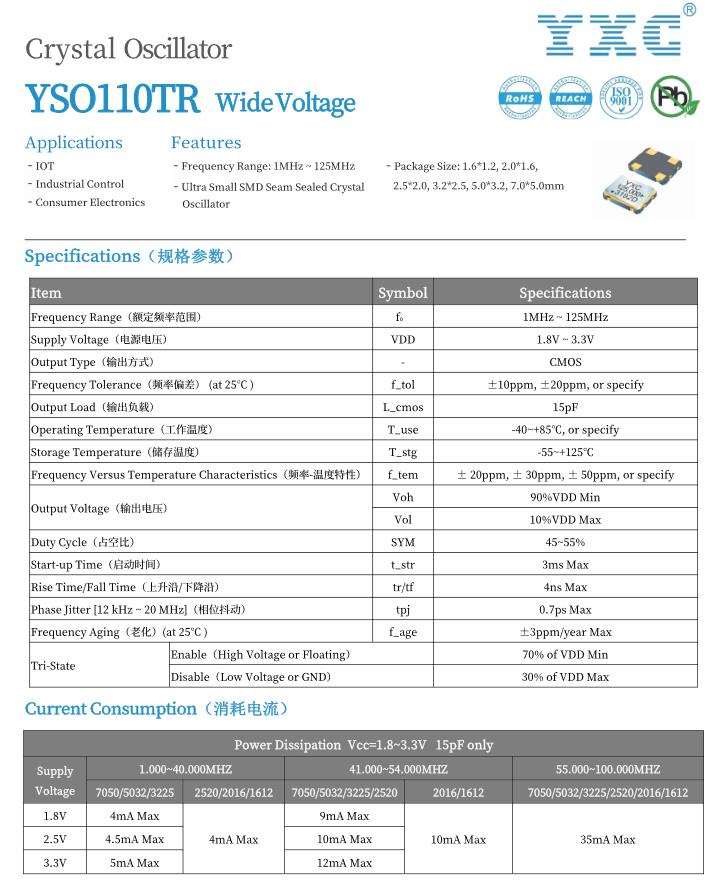

3、以下为YXC扬兴科技有源晶振YSO110TR系列规格书及结构。
1、已内置晶片或晶振与振荡电路，提供电源就有波形输出。
2、从外形看，因有源晶振内置IC，所以对于同一频点同一封装，有源晶振要比无源晶振厚一些。
想了解更多有源晶振与无源晶振的区别，可以点击咨询小扬客服哟~
