无源晶振和有源晶振电路图

作者: 扬兴科技 日期:2021-09-18 浏览量:

  关于无源晶振和有源晶振电路图,扬兴科技精心整理并结合无源晶振和有源晶振的工作原理,用通俗易懂的方式展现给大家,希望能帮到大家认识和了解晶振的电路图。无源晶振工作原理简单的说石英有压电效应,电压形成了,自然就会产生晶体片形变,再结合外部电路,通过IC整合再交给下级电路输出。


  从无源晶振电路图可以看出,其设计缺陷需要精确匹配外围电路(用于信号匹配的电容、电感、电阻等)才能运行,所以信号质量较差;而且更换不同频率的晶体时周边配置电路也需要做相应的调整。相对有源晶振来说比较麻烦,建议采用高精度的石英晶体,陶瓷晶振尽量不要考虑在内,除非特殊情况再说。石英晶振较陶瓷晶振精度要高,温度稳定性要好,一般都是首先石英晶振。(相关阅读可以查看YXC扬兴官网《电路图中晶振的符号》)


无源晶振电路图

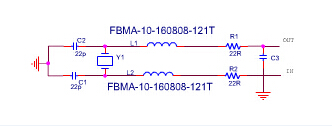

  无源EMC电路


  备注:1.C1、C2为谐振电容,根据功能需要取值


  2.R1、R2可以根据实际情况更换为低阻抗的磁珠


  3.C3为预设计,可根据测试情况增加或者调整


  4.L1/L2可根据测试情况增加或调整


  相对无源晶振的电路图,我们再来聊聊有源晶振的电路图,从电路图中发现有源晶振还是比较有优势的,图中可以看出有源晶振=普通晶振+逻辑电路;有源晶振自形成一个集成电路。但是也有自身的缺陷,就是信号电平是固定的,没有办法改变,每次考虑有源晶振的时候,要把这方面也考虑进去,灵活性也较差,跟无源晶振相比价格也会高一些。对于时序要求敏感的应用,扬兴科技认为还是有源的晶振好,因为可以选用比较精密的晶振,甚至是高档的温度补偿晶振。


有源晶振电路图

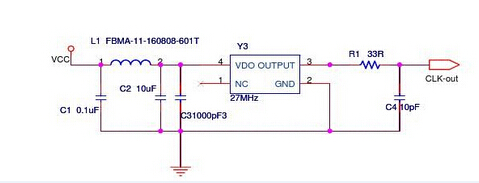

  有源EMC电路


  1.R1为预留匹配设计,可根据实验情况进行调整或更换磁珠处理


  2.C1为预留设计,可根据实际情况进行增加或者调整。
