晶振振荡频率不是单一，你知道无源晶振的振荡模式吗？

作者： 扬兴晶振 日期：2022-03-16 浏览量：

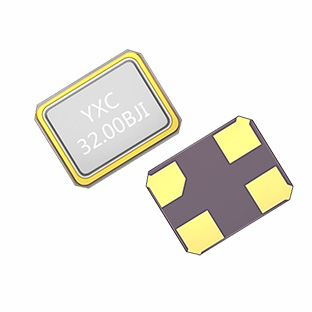

  无源晶振的振荡模式是什么?

  基频和泛音

  1、基频和泛音的概念，可以按主频和奇数次谐波这样理解。

  2、基频和泛音振荡是同时产生的，用20M的晶体振荡，用60M的网络选频，完全可以得到60M的信号。

  晶振振荡频率不是单一的，而是由基波，三次泛音，五次泛音，七次泛音等(只能是几次，而且泛音次数越高，起振越难)。由于晶振频率与石英晶片厚度有关系，由于工艺限制，基波频率一般在几M到几十M。更高频率就采用泛音模式。基频与泛音晶振相比，加工工艺没有区别，只是在调试和测试的时候，按泛音频率测试。比如基频10M的晶振，三次泛音就是30M，五次泛音就是50M(实际上并不是绝对的倍数关系)。应用的时候，电路上不采取任何措施，就振荡在10M，如果加上基频抑制，而抑制点设置在10M与30M之间，那就振荡在三次泛音上。同理，如果抑制点设置在30M到50M之间，就能振荡到五次泛音上

  基频和泛音的区别

  1、泛音和基频不能通用。

  2、泛音其实是一种使用条件。由于晶体频率与厚度有关，但是受到工艺的限制，晶片不能无限薄，所以通常工艺基频只能做到几十MHZ。上百M的晶体一般都是采用泛音晶体。比如五次泛音100M的晶体，其实就是采用基频20M的晶片，但是在加工过程中都按100M来调和测。具体实现是通过电路上采用抑制基频的模式来实现。
