无源晶振匹配电容的原理

作者： 扬兴晶振 日期：2022-01-19 浏览量：

  晶振的种类繁多，但基本可以分为两个大分类，就是有源晶振和无源晶振。有源晶振不需要匹配外接电容，而无源晶振需要。那么为什么无源晶振需要匹配电容呢?

  1、无源晶振的结构

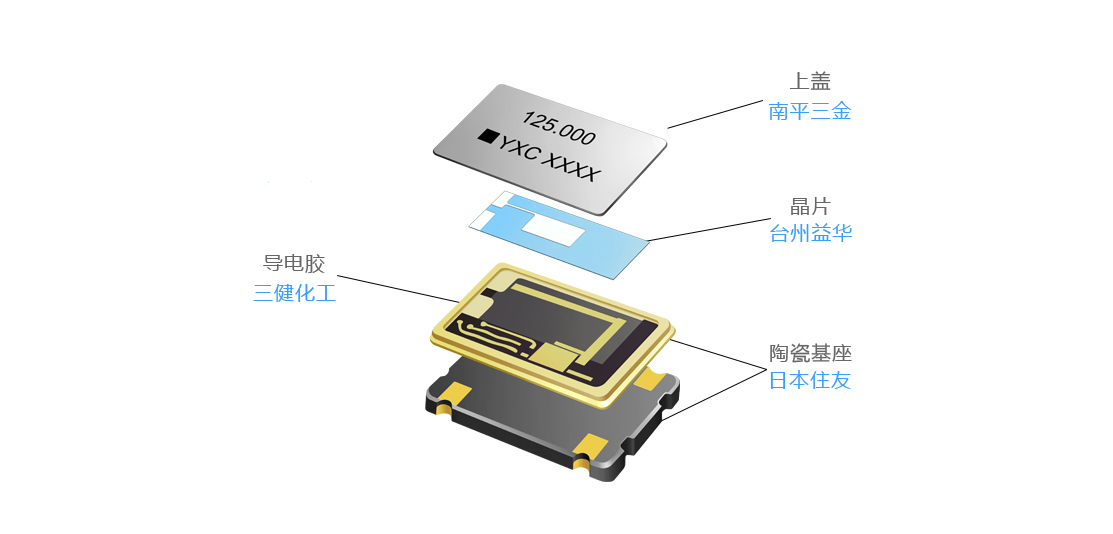

  无源晶振的结构简单，无源晶振的基本结构分4部分：上盖、导电胶、石英晶片、基座，大体上就是里面一块压电晶片，外面加上封装防震。无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。无源晶振相对于有源晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路(用于信号匹配的电容、电感、电阻等)，更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的无源晶振，尽可能不要采用精度低的陶瓷晶振。

  2、压电效应

  只要在晶体上施加电场，就能输出信号。有源晶振实际上是一个电场加上无源晶振，所以，无源晶振和有源晶振在一定条件下，是可以通用的。所以无源晶振需要匹配好电容，才会给晶体施加稳定的压力，才能输出稳定的信号。

  3、如果匹配电容

  无源晶振的负载电容，其实也是匹配电容，所以，要根据晶振上给出的电容来匹配就可以了。

  一个12M晶振的负载电容为12.5PF，那么在匹配12.5PF的电容是，晶振输出的才是12M。如果改成9PF或者20PF，那么无源晶振输出的频率会与12M差很多。
