石英晶振作为电子产品中必需品，日常使用过程中也会出现各种各样的问题，比如晶振振荡频率异常、无频率信号输出和实际与标称频率存在差异等问题，如何解决这些问题呢?小扬给大家支几招!
1、实际驱动电平超过其指定的最大值
石英晶振的实际驱动电平超过其指定的最大值，过高的驱动电平可能导致更高的振荡频率或更大的R1，如果要将驱动器级别调低，需采取以下措施：
措施一：
①要改变阻尼阻力大。
②通过改变阻尼电阻，反相放大器的输出幅度衰减，实际驱动电平变低。
③通过这种变化，振荡幅度将下降，因此，最好检查振荡裕度是否超过5倍。
④另外，需要注意振荡幅度不要变得过小。
措施二：
①改变外部负载电容小。
②通过改变外部负载电容，由于振荡电路的高阻抗，实际驱动电平变低。
③在这种情况下，由于负载电容小，石英晶振的实际振荡频率变高，最好检查实际振荡频率是否在想要的频率范围内。

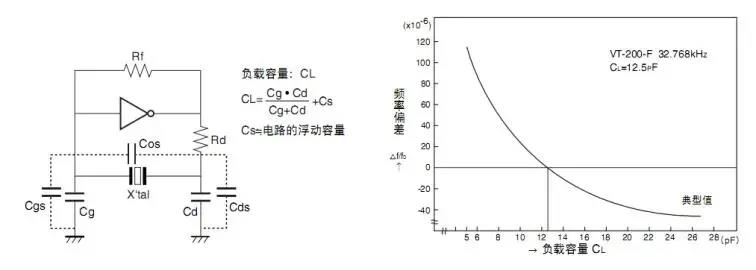

2、实际负载电容与规范中的指定值不同
石英晶振的振荡频率按照其规范中规定的负载电容进行分类，如果实际负载电容与规范中规定的负载电容不同，则实际振荡频率可能与石英晶振的标称频率不同，可以通过以下措施调整此频率差异。
措施一：
①调整外部负载电容。
②为了改变外部负载电容，实际振荡频率变低。
③如果外部负载电容很大，请注意振荡裕度会很低。
④通过大的外部负载电容，振荡幅度可能很小。
措施二：
①改变指定不同负载电容的石英晶振。
②为了应用具有大负载电容的石英晶振，实际振荡频率变高。
③例如:需要30MHz的频率，并使用规定频率为30MHz的石英晶振作为负载电容，额定频率为6pF。
④但是确认实际振荡从30MHz低至30ppm。
⑤实际电路板上的负载电容似乎大于6pF。所以用8pF作为负载电容改变指定30MHz石英晶振，通过这种变化，实际振荡频率从30MHz低至5ppm，可以调整频率差。
3、振荡电路不正常

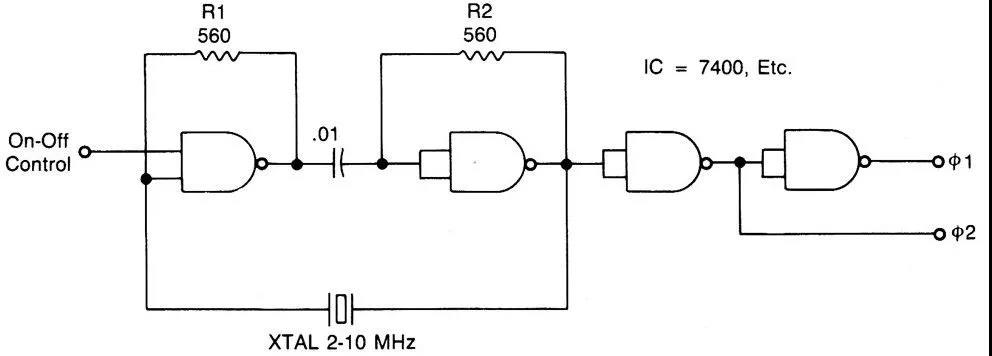

振荡电路可能不在石英晶振的标称频率附近工作，它被称为"不规则振荡",如果C-MOS逆变器不是非缓冲型,可能会发生这种情况。
通过调节阻尼电阻和外部负载电容，可以减少不规则振荡的可能性。为了从根本上解决这个问题，需要应用具有非缓冲型C-MOS逆变器的IC。
当发现不规则振荡时，请联系IC制造商确认C-MOS逆变器是否为非缓冲型，如果考虑的IC不是非缓冲型，请考虑将IC更换为具有非缓冲型C-MOS逆变器的替代型IC。
