工业级PDA是指能到达防尘、防水、防摔三防等级，并具备实时采集、自动存储、即时显示、即时反馈、自动处理和自动传输等功能的移动智能终端。为满足如农业、铁路、空间、勘测与绘图等复杂环境领域的需要，目前高端工业级PDA普遍具备高精度的导航定位功能，支持GPS定位信息获取、GPRS信息传输、GIS显示、GPS导航等。

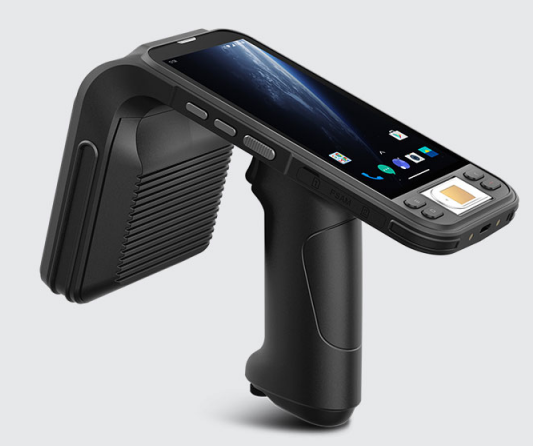

图：工业级手持PDA设备
由于工业级PDA实际作业场景中存在各种干扰源，如电磁干扰、温度变化等，这些干扰源会对导航定位功能的精度产生负面影响。为保证导航定位功能在各种环境下都能正常工作，一个高稳定性的时钟源是必不可少的，YXC温补晶振（TCXO）则提供了理想的时钟解决方案。
温补晶振在普通有源晶振的基础上增加了温度补偿功能，当周围温度发生变化的时候，可通过自身的补偿电路来平衡这种振荡频率变化。温补晶振是一种高精度表现的有源晶振，广泛应用于通信、导航、卫星定位、雷达等领域：
(1) 常用频点：10MHz、、16.368MHz、19.2MHz、20MHz、26MHz、52MHz等；
(2) 常用封装：2.0*1.6mm、2.5*2.0mm、3.2*2.5mm；
(3) 常见温度稳定度：±1ppm、±2.5ppm等。
Ø 应用案例分享：
客户的工业级PDA项目要求选用高频率稳定度的晶振为手持终端设备的导航定位模块提供稳定的时钟源。根据项目的设计方案，晶振的应用频点为26MHz及52MHz，温度稳定度要求±1PPM以内，2016小封装体积，并且要求耐高温、抗震、抗电磁干扰。

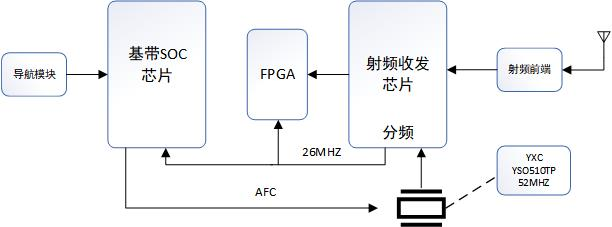

图：功能框图
基于客户项目需求，为客户推荐了YXC的温补晶振YSO510TP系列，该系列的关键规格参数如下：

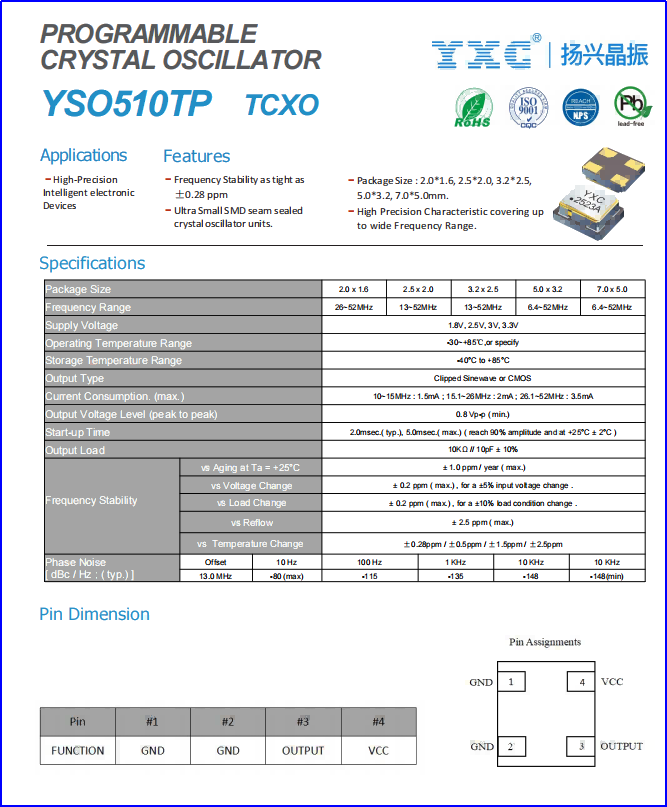

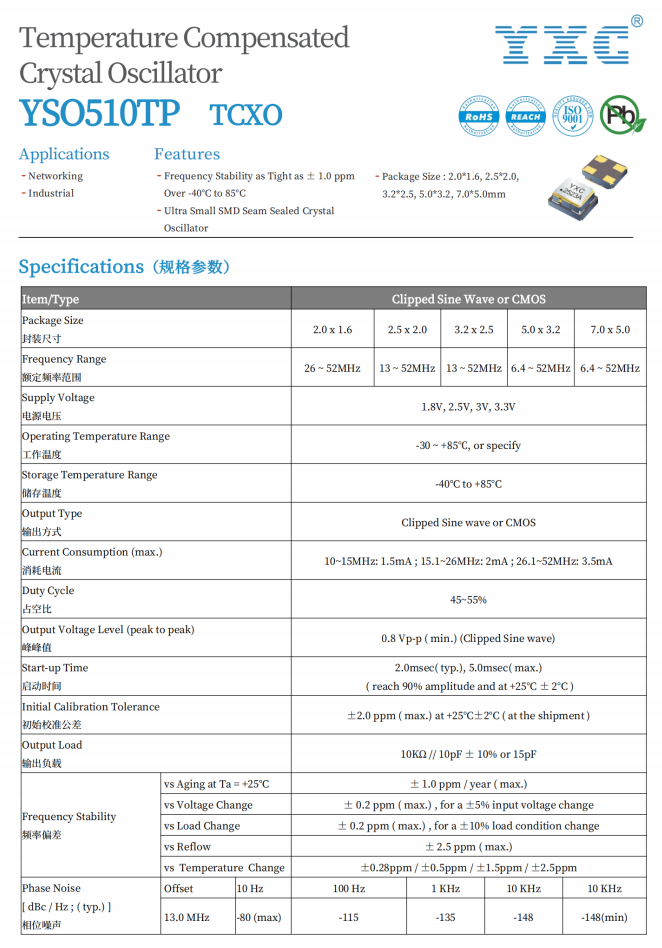

YSO510TP系列规格书
YSO510TP温补晶振（TCXO）的产品特点及优势：
①卓越的温度稳定特性：-30℃~﹢85℃温度范围，频率温度稳定性最优可控制在±0.28ppm；
②低相噪（13MHz, -143dBc@1KHz）、低功耗（10~15MHz，1.5mA）；
③宽广的频率范围：频率范围6.4MHz~52MHz可选，覆盖常用的温补晶振应用频点；
④超小封装体积：2016/2520的表面贴装尺寸和超薄设计适合PCB空间有限的紧凑型设计，同时也提供3225/5032/7050等封装尺寸；
⑤良好的耐环境特性：金属贴装表面，具有良好的抗震、抗电磁干扰表现。
若有其他的方案需求，欢迎咨询。
