超高精度、超高可靠性时钟信号解决方案

作者: 扬兴科技 日期:2024-07-22 浏览量:
超高精度、超高可靠性时钟信号解决方案:YXC恒温晶振
1、OCXO概述
恒温晶振(OCXO,Oven Controlled Crystal Oscillator)是一种利用恒温箱技术精确控制晶体振荡频率的高性能振荡器。通过将晶体置于一个恒温环境中,OCXO能够极大程度地减少环境温度变化对振荡频率的影响,从而提供超高的频率稳定性和精确性。OCXO广泛应用于通信、导航、测量仪器、军工、航空航天以及电力系统等高科技领域。

2、OCXO工作原理
恒温晶振的工作原理基于恒温控制系统,通过加热和反馈调节来维持晶体在一个恒定的温度点。具体步骤如下:
l 温度传感器:实时监测晶体振荡器周围的温度。
l 加热器:根据温度传感器的反馈信号,调节加热器的功率以维持恒定温度。
l 控制电路:采用精密的PID控制算法,确保加热器在需要时精确工作。
l 恒温环境:晶体振荡器置于恒温箱中,保持工作温度恒定,避免外部温度波动导致的频率漂移。
通过上述机制,OCXO能够提供极高的频率稳定性和长期可靠性,满足各种高精度应用的需求。

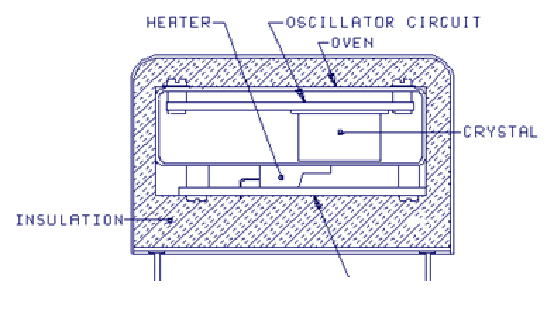

恒温槽示意


3、OCXO产品特点
恒温晶振具备以下特点:
1. 极高的频率稳定性:频率稳定性通常可达10^-9量级,远超普通晶振。
2. 低相位噪声:OCXO具有低相噪特性,适用于对信号纯净度要求极高的应用。
3. 长寿命:选用优质晶体和高可靠性元器件,老化率可达10^-9量级,确保长期稳定运行。
4. 宽温范围:在宽温范围内保持高性能,适应各种复杂环境。
5. 高精度:在高精度时间和频率控制应用中,提供可靠的频率基准。
6. 抗振、抗冲击:OCXO设计中包含抗振动和抗冲击特性,确保在恶劣环境下仍能维持稳定的频率输出。这对于军事、航空航天和工业应用尤为重要。
7. 短稳特性:OCXO在短时间内具有极高的频率稳定性,能够在瞬间变化的环境条件下保持频率的稳定。这在需要快速响应的应用中尤为关键。


4、应用领域
恒温晶振广泛应用于以下领域:
1. 通信系统:在基站、卫星通信系统中用于频率合成、信号生成和同步。
2. 导航系统:作为GPS、北斗等全球导航卫星系统的核心组件,提供高精度时间基准。
3. 测试与测量仪器:用于频率计、时钟源等高精度测量仪器,确保测量结果的准确性和一致性。
4. 医疗设备:在高精度要求的医疗设备中,确保信号的稳定性和精确性。
5. 军工和航空航天:在雷达、电子对抗、导弹制导等高要求应用中,提供可靠的频率基准。
6. 电力系统:在智能电网、同步时钟和电力监控系统中,OCXO提供了关键的时间同步和频率基准功能。稳定的频率基准对于电力系统的可靠运行至关重要,能够有效提高系统的稳定性和安全性,确保电网的高效运行。

5、常用频点及应用
恒温晶振常用的频点及其对应的应用如下:
1. 10 MHz:广泛应用于测试与测量设备、通信基站以及导航系统,作为高精度参考频率。
2. 20 MHz:用于同步系统、网络时钟和高端通信设备。
3. 100 MHz:应用于雷达系统、高速数据传输和频率合成器中,提供高稳定性和低相位噪声的频率源。
通过选择适合的频点和高性能的恒温晶振,用户可以显著提升系统的整体性能和可靠性,确保在各种严苛条件下依然能够提供稳定、准确的频率信号。

YXC恒温晶振产品

扬兴科技YXC提供超低相噪、超高稳定度、小型化、全国产化的恒温晶振,致力于为客户提供最优质的产品和定制化服务,以满足各种特殊应用需求。
