光模块是构建现代高速信息网络的关键一环，广泛应用于电信市场（5G）和数据中心（IDC）市场。光模块(optical module)是网络通信的核心配件之一，光纤通信系统中的核心器件，主要作用是发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。
光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

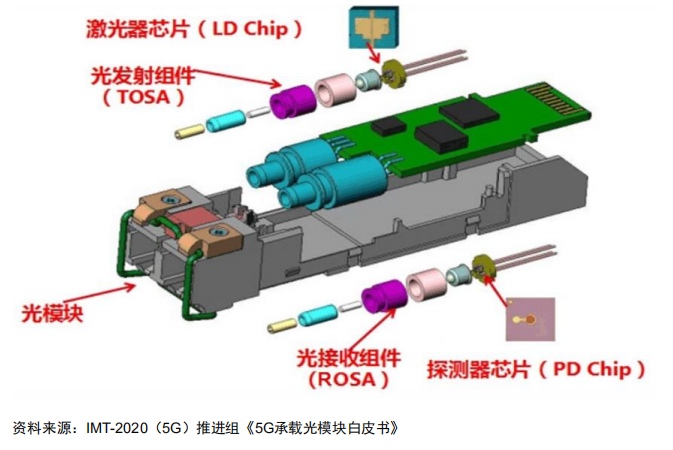

（光模块内部结构）
光模块应用领域
光模块主要在电信、互联网应用较为广泛，电信端包括视频光端机、无线基站、传输系统、PON网络、光纤收发器等设备；互联网端则是近年兴起的数据中心相关的服务器、交换机和路由器、基站设备等。
光模块晶振应用优势
随着计算和存储能力的需求不断向“云”上迁移，以及5G万物互联时代流量的大爆发，对光模块的传输性能要求越来越高，数据速率、传输距离、功耗、体积等产品参数成为重要的考量指标，对光模块内部采用的晶振也提出了更高的要求：
高速率：
光模块传输速率越来越快，对于高速光学模块，很多厂商都推出了PAM4 DSP解决方案；为满足光模块长期稳定地高速率传输的要求，需要为DSP提供高精度、高稳定性的参考时钟，全温频偏一般要求在±50ppm以内；
小封装：
光模块的封装类型越来越小，设计也越来越精巧，为节约PCB空间，晶振选型方面优先采用3225/2520/小尺寸封装；
工业级：
工作温度对光模块的使用的影响较大，如果光模块的工作温度过高或者过低，一般会出现光功率会下降，灵敏度变低等情况，一般采用满足工业级温度-40℃ ~ +85℃的晶振；
低功耗：
低功耗光模块不仅可以节约能耗，还可以缓解光模块发热过快的问题，因此对于内部元器件的功耗也会比较关注。
YXC晶振应用方案
光模块常用频点：156.25MHz/155.52MHz/125MHz/100MHz/50MHz;3225或2520以下封装晶体振荡器，扬兴推荐适用于光模块的YXC有源晶振YSO230LR和YSO231LJ系列：
（1）YSO230LR：是一款差分输出的晶体振荡器，产品参数及优势特点如下：
抖动性能表现
（2）YSO231LJ：是一款超低抖动差分振荡器，产品参数及优势特点如下：
